| Distributor | Stock | Pricing | MOQ | PKG | Lead Time | Date Code | On Order Quantity | On Order Delivery | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
419,043 pcs
|
419043 pcs | On Request | 1 | On Request | On Request | On Request | On Request | On Request | |||||||||
|
22,020 pcs
|
22020 pcs | On Request | 1 | On Request | On Request | On Request | On Request | On Request | |||||||||
|
1,606 pcs
|
1606 pcs | On Request | 1 | On Request | On Request | On Request | On Request | On Request | |||||||||
|
510 pcs
|
510 pcs | On Request | 1 | On Request | On Request | On Request | On Request | On Request | |||||||||
|
217 pcs
|
217 pcs | On Request | 1 | On Request | On Request | On Request | On Request | On Request | |||||||||
|
150 pcs
$0.26
|
150 pcs |
$0.26
|
1 | On Request | On Request | On Request | On Request | On Request | |||||||||
|
135 pcs
|
135 pcs | On Request | 1 | On Request | On Request | On Request | On Request | On Request | |||||||||
|
49 pcs
|
49 pcs | On Request | 1 | On Request | On Request | On Request | On Request | On Request | |||||||||
|
1 pcs
|
1 pcs | On Request | 1 | On Request | On Request | On Request | On Request | On Request |
| Category | |
| Manufacturer Name | |
| Average Rectified Current | |
| Current | |
| Forward Voltage | |
| Halogen Free | |
| Medical Grade | |
| Mounting Type | |
| Non-Repetitive Peak Forward Surge Current | |
| Operating Temperature | |
| Packaging Type | |
| Peak Reverse Voltage | |
| Reverse Breakdown Voltage | |
| Reverse Leakage Current | |
| Reverse Recovery Time (trr) | |
| Reverse Voltage | |
| Speed | |
| Standard Package Quantity | |
| Storage Temperature Range | |
| Supplier Device Package | |
| Tape & Reel | |
| Technology | |
| Typical Thermal Resistance Junction to Ambient | |
| Voltage |
The SS24FL is a surface mount Schottky barrier rectifier designed by On Semiconductor. It offers a peak reverse voltage of 40V and an average rectified current of 2.0A at 75°C ambient. The forward voltage is typically 0.55V at 2.0A, enabling low power dissipation.

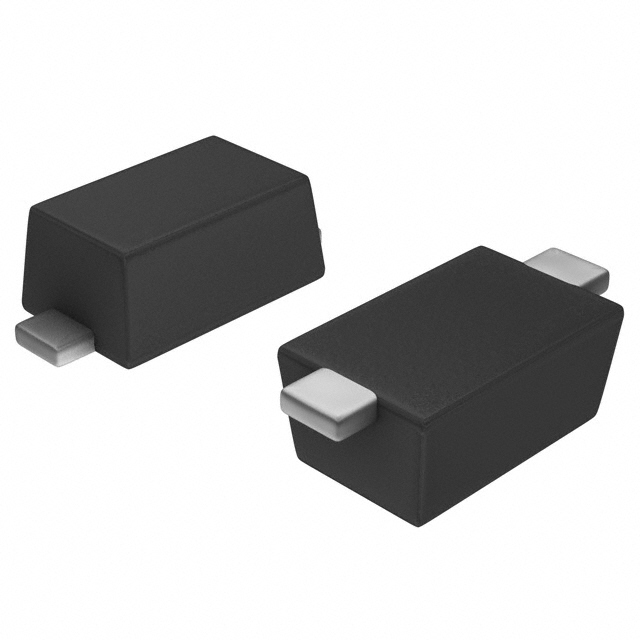

This device is housed in an ultra-thin SOD123F package with a maximum height of 1.08mm, suitable for space-constrained designs. It is rated for operating junction temperatures from -55°C to +125°C and features a non-repetitive peak forward surge current capability of 50A.
The SS24FL is RoHS compliant, Pb-Free, and Halogen Free, with MSL 1 moisture sensitivity. It is supplied in tape and reel packaging with 3000 units per reel.
| Qty | Low | High |
|---|---|---|
| 1+ | $0.42 | $0.42 |
| 10+ | $0.26 | $0.26 |
| 100+ | $0.16 | $0.16 |
| 500+ | $0.12 | $0.12 |
| 1,000+ | $0.11 | $0.11 |
| 3,000+ | $0.08 | $0.08 |
Estimated market price range - modelled values for guidance only, not live distributor offers.
The SS24FL has a peak reverse voltage (VRRM) of 40V.
The average rectified forward current (IF(AV)) is 2.0A at TA = 75°C.
The maximum forward voltage (VF) is 0.55V at IF = 2.0A.
The SS24FL is offered in a SOD-123F surface mount package.
The typical reverse recovery time (trr) is 9.495 ns under test conditions IF = 0.5A, IR = 1A, Irr = 0.25A.
